Четыре обрезка: тест видеокарт не для оверклокеров

Очень часто нас подкупают низкие цены на некоторые комплектующие одного производителя относительно моделей другого. Мы особо не размышляя покупаем их, а потом … потом мы впадаем в панику от того, что наш компьютер показывает более слабые результаты, чем в тестах на сайтах! А оказывается, что нам подсунули дешевый «заторможенный» вариант. Давайте посчитаем, сколько процентов производительности у нас украли и стоит ли брать такие обрезки.

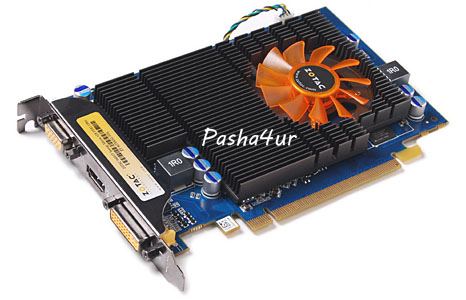

В данном обзоре должно было принять участие 5 видеокарт, но к сожалению мега-обрезок Zotac 9600GT Synergy Edition 1Gb (ZT-96TEK3G-FDL) был продан до моего прихода на работу.


Карта поистине заслуживает почетного места в «музее подделок». На данной карте вместо видеопамяти GDDR3 с частотой 1,8Ghz установлена память DDR2 с частотой 800Mhz, частота чипа/шейдерного блока с 650/1625Mhz снижены до 600/1500Mhz, но самое печальное и страшное, что шина памяти уменьшена с 256 до 128 bit. Даже теоретически никакой разгон не может заставить этот Запорожец стать хотя бы Жигулем.image

GeForce GT 220

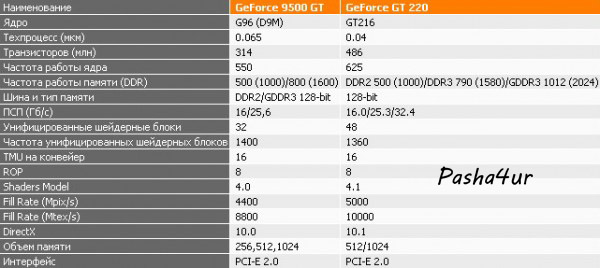

Данные видеокарты пришли на смену GeForce 9500 GT. В основе карт GeForce GT 220 лежит чип GT216, который отличается от предшественника в первую очередь 40-нм техпроцессом(G96 в GeForce 9500 GT производится по 65нм), что существенно должно снизить энергопотребление. Было увеличено количество унифицированных шейдеров с 32 до 48, частота ядра выросла на 75Mhz (625 против 550), что повлекло за собой увеличение частоты шейдеров с 1400 до 1360Mhz и наконец-то nVidia ввела в своих чипах поддержку DirectX 10.1, от которого всячески открещивалась (мелочь, но приятно image). Также есть поддержка OpenGL 3.1. Существует 3 модификации GeForce GT 220, которые отличаются только типом памяти и ее частотой:


MSI N220GT-MD512 (GeForce GT 220 512Mb DDR2)

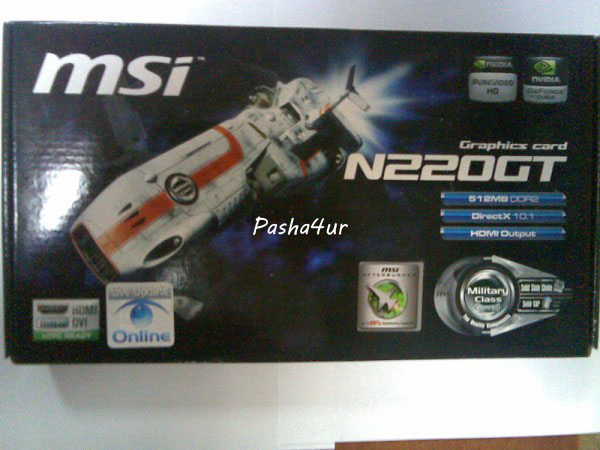

Видеокарта поставляется в красочной упаковкеimage:

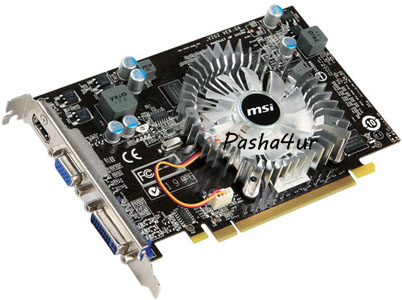

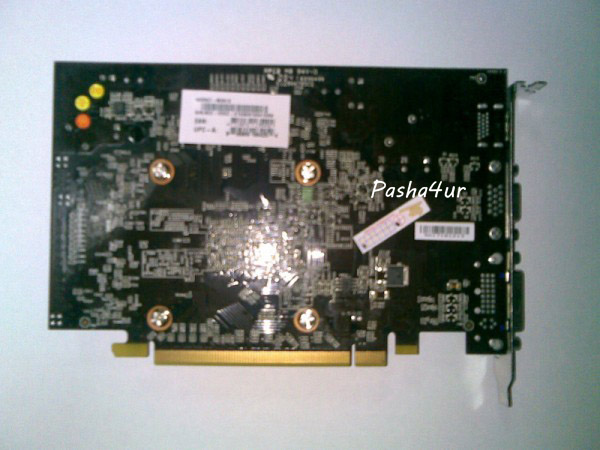

Можно увидеть описание компонентов военного стандарта, примененных при производстве, а также логотип фирменной утилиты для разгона MSI Afterburner image. Фото печатной платы:



Видевыходы: D-Sub, DVI, HDMI
nVidia SLI: нет
Частота ядра (частота референс плат): 625 (625)
Частота шейдеров (частота референс плат): 1360 (1360)
Тип памяти: DDR2
Частота памяти (частота референс плат): 800 (1000)
Система питания (ГПУ+память): 1+1

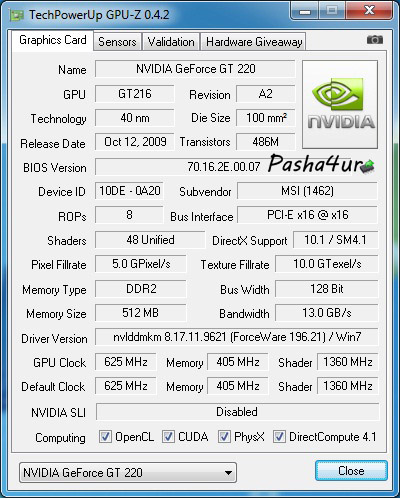

Охлаждает чип однослотовый кулер, который в данном тесте оказался самым шумным. Установлена память производства Elixir с маркировкой N2TU51H16DG-AC 913438T3LZ 2CN. Время доступа 2,5нс, что соответствует номинальной частоте 800Mhz, что даже не дотягивает до частоты правильных GeForce GT 220 с памятью DDR2 :

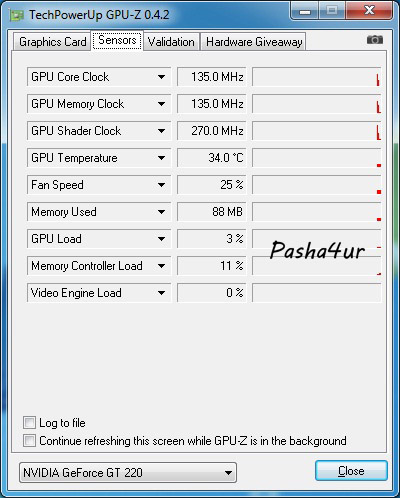

В простое карта снижает частоты до таких значений:


Конечно наличие компонентов военного стандарта дает нам возможность с помощью фирменной утилиты MSI Afterburner разогнать память до номинальной частоты, но теория далека от практики. Карта не осилила разгон до 1000Mhz. И даже на 880Mhz на первых же секундах теста гас экран и драйвер восстанавливал режим работы видеоадаптера image. Отдельно хочу отметить, что в начале тестов заметны рывки.

Цена обрезка: 502грн

Asus ENGT220/DI/512MD3

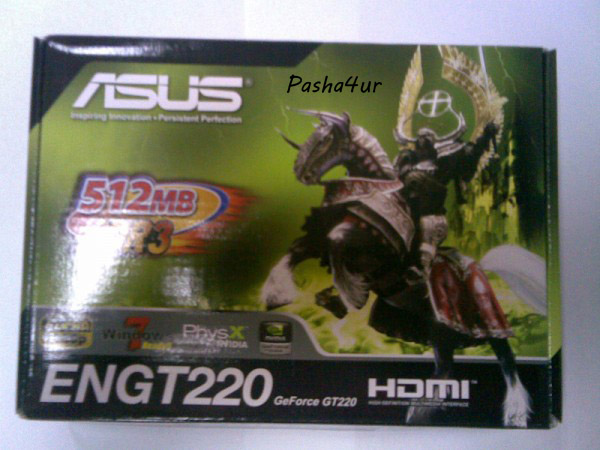

Коробка выполнена в традиционных для компании Asus зеленых тонах для карт nVidia:

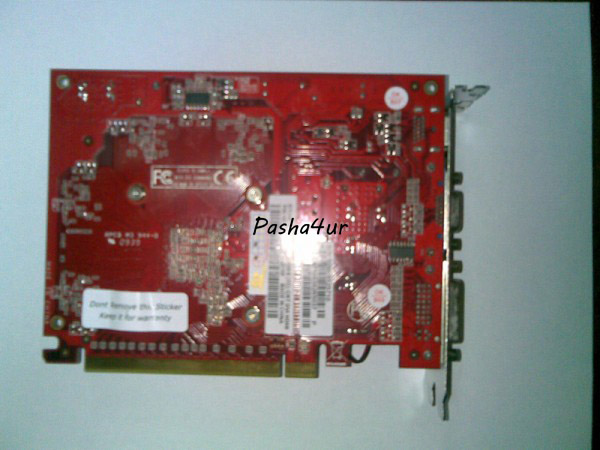

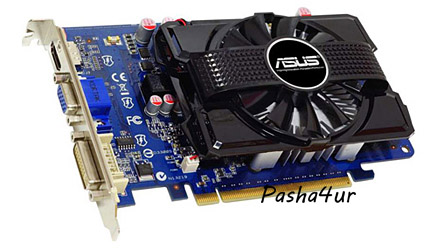

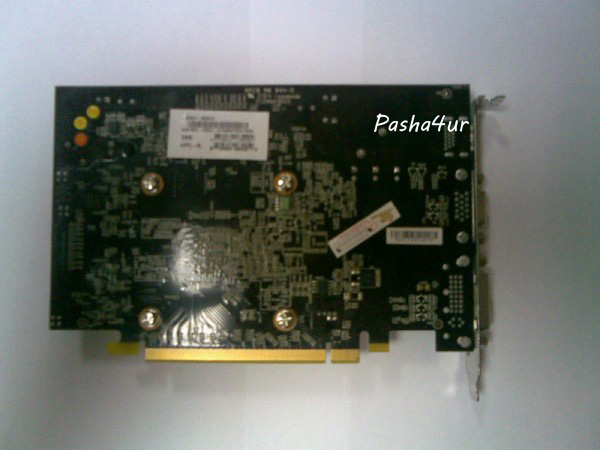

Фото печатной платы:

11



Видевыходы: D-Sub, DVI, HDMI
nVidia SLI: нет
Частота ядра (частота референс плат): 625 (625)
Частота шейдеров (частота референс плат): 1360 (1360)
Тип памяти: GDDR3Частота памяти (частота референс плат): 1800 (2024)
Система питания (ГПУ+память): 2+1

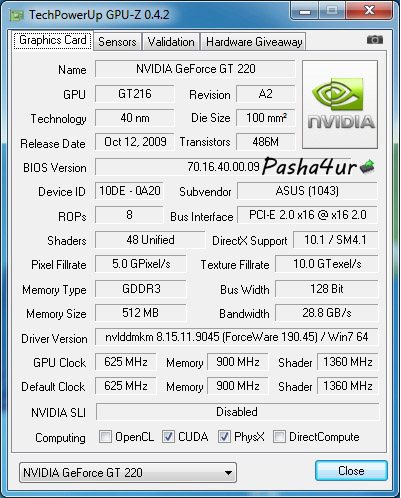

Карта охлаждается 70мм вентилятором (наименее шумным из протестированных сегодня!). Впрочем не стоит впадать в эйфорию! Это же подделка и поэтому сам радиатор по размерам меньше, чем вентилятор . «Зато кожух системы большой!» – возразил отдел маркетинга Asus. Система питания выполнена по формуле 2+1. Впрочем 2 фазы питания не помогли плохому танцору. Даже 710Мгц графический чип не осилил. На карте установлена память стандарта GDDR3 производства Hynix H5RS1H23MFR NOC 946A с временем доступа 2нс. Номинальная частота памяти 2000Mhz, но на данном обрезке она работает на частоте 1800Mhz:

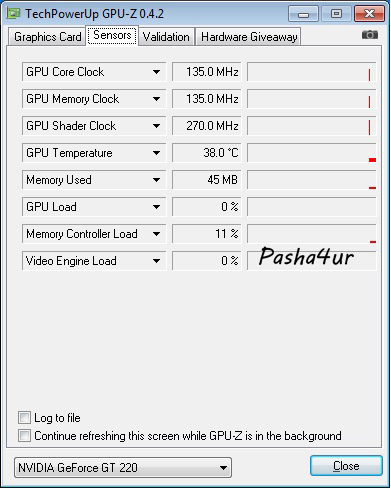

В простое частоты также снижаются:

13

Данная память смогла осилить разгон до 2024Мгц, как на правильных GeForce GT 220 GDDR3. Цена обрезка: 540грн.

GeForce GT 240

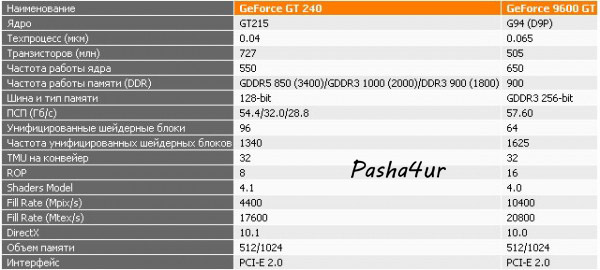

Компания nVidia позиционирует GeForce GT 240 как замену GeForce 9600 GT, который уже давно считается лучшим продуктом в своем ценовом диапазоне по соотношению цены и качества. По сути перед нами все тот же G92 из 8800 GS/ 9600 GSO c 96 потоковыми процессорами, выполненный по технологии 40нм и наделенный поддержкой DirectX 10.1 и OpenGL 3.1, но было уменьшено количество текстурных и растровых модулей, а также шина памяти стала 128 бит. Возможна установка памяти DDR3, GDDR3 и GDDR5.

Честно говоря, замена GeForce 9600 GT не вышла. Старичек за счет более широкой шины вырывается вперед и к тому же имеет поддержку технологии nVidia SLI, которой лишена GT 240. Если есть возможность, то все-таки лучше взять GeForce 9600 GT.image Она и разгоняется лучше, и есть поддержка nVidia SLI, а более широкая шина памяти позволить хоть как-то поиграть на высоких разрешениях. Только не берит Green-версии, на коротых занижены частоты и упрощена система питания!

Palit GeForce GT 240 512Mb GDDR3 (NE3T2400FHD51-N2166)

Дизайн коробки выполнен в гранжевом стиле с робожабкой:

15

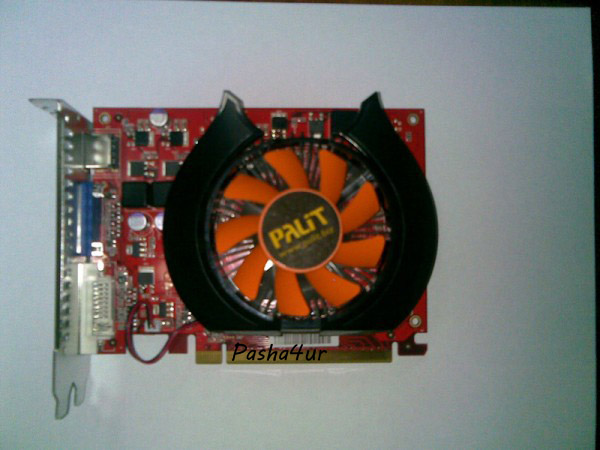

Карта выполнена на плате укороченного дизайна:

При чем с каждым месяцем после официального анонса GeForce GT 240 видеокарты производства Palit становятся все «укороченней» и «укороченней». Карта охлаждается фирменным кулером, который в отличии от 9000-ой серии уже не так сильно гудит при загрузке, но гудит, а еще и ротором трещит.

Видевыходы: D-Sub, DVI, HDMI
nVidia SLI: нет
Частота ядра (частота референс плат): 550 (550)
Частота шейдеров (частота референс плат): 1340 (1340)
Тип памяти: GDDR3
Частота памяти (частота референс плат): 1800 (2000)
Система питания (ГПУ+память): 2+1

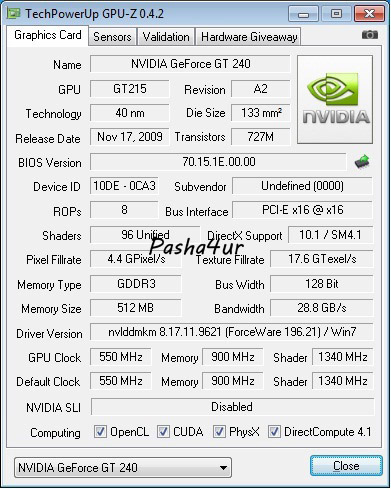

Память производтсва Qimonda HYB18H1G321AF-10. Время доступа 1нс, номинальная частота 2000Mhz, но в отличии от правильных GT 240 здесь она работает на частоте 1800Mhz:

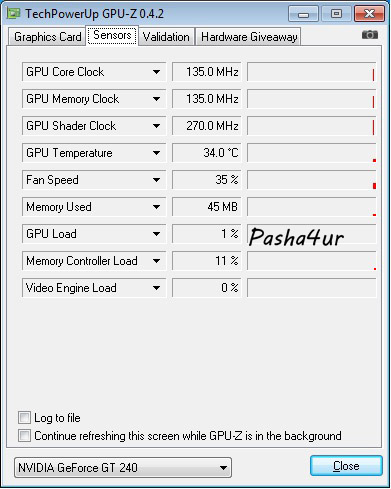

В простое частоты снижаются:

Память осилила разгон до 2000Mhz.

Цена обрезка: 595грн

GeForce 9800GT

По сути GeForce 9800 GT является переименованной GeForce 8800 GT, которая была анонсирована еще в 2007 году, но отличается тем, что чип G92(65нм) был в ней переведен на 55нм техпроцесс(назвали его G92b) и введена поддержка HybridPower. Новый чип меньше потреблял энергии, меньше грелся и сильнее разгонялся, но и почти не устанавливался производителями в видеокарты GeForce 9800 GT. Производители нагло в большинстве случаев нам продавали тот же G92(65нм). После кризиса производители решили продавать нам Green-версии GeForce 9800 GT, которых сейчас 99% от всех продаваемых GeForce 9800 GT. Карты должны были еще меньше потреблять энергии и греться, что могло уменьшить темп глобального потепления и спасти мир! На самом же деле нам опять начали продавать чипы G92(65нм), на платах с упрощенным дизайном и заниженными частотами чипа на 50Мгц.

Gigabyte GV-N98TGR-512I (GeForce 9800 GT 512Mb)

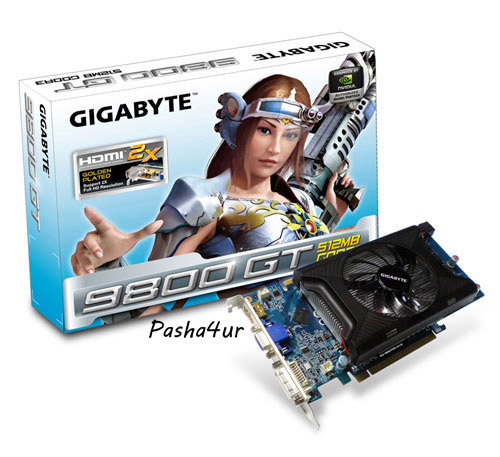

Это и есть та самая «экологичная» (а точнее экономичная и очень выгодная для производителя) версия.Поставляется в большой коробке:

9800

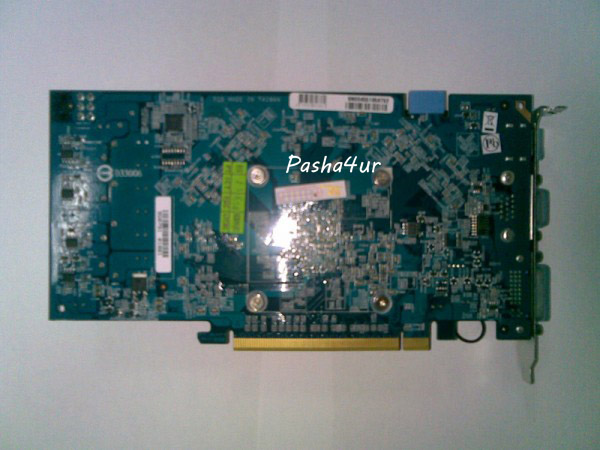

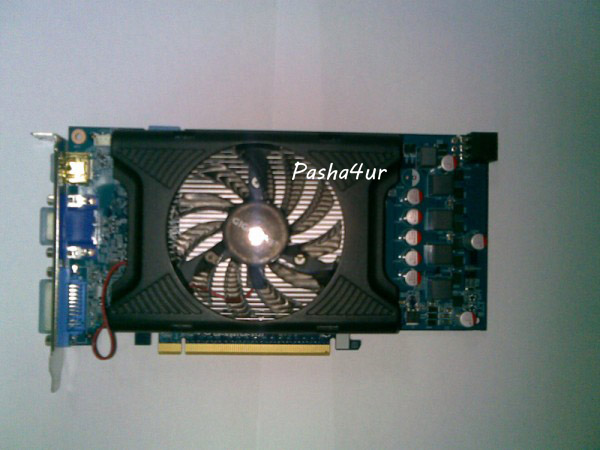

Фото платы:

Видевыходы: D-Sub, DVI, HDMI
nVidia SLI: есть
Частота ядра (частота референс плат): 550 (600)
Частота шейдеров (частота референс плат): 1500 (1500)
Тип памяти: GDDR3Частота памяти (частота референс плат): 1800 (1800)
Система питания (ГПУ+память): 3+1

Радует большой радиатор системы охлаждения и не радует треск вентилятора, который по сильнее чем у Palit GeForce GT 240. Это можно легко решить, установив на радиатор корпусный вентилятор 92мм или 120мм.Система питания выполнена по формуле 3+1 и на карте присутствует разъем дополнительного питания 6pin (не на всех Green-версиях он есть!). Также присутствует разъем MIO для объединения двух карт в SLI.Установлена память производства Hynix H5AS5223 C1A с временем доступа 1нс (эффективная частота 2000Mhz). Реально память работает на частоте 1800Mhz, а чип на частоте 550МMhz вместо положенных 600Mhz:

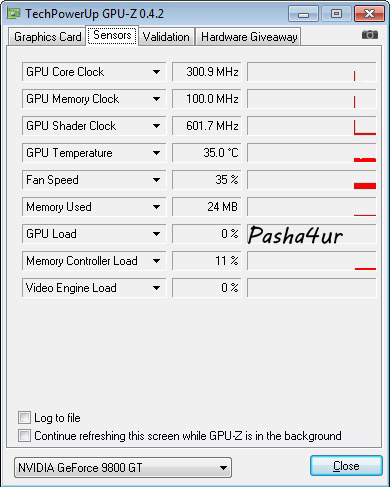

В простое частоты снижаются:

Графический чип (G92 65нм) смог разогнаться до своей родной частоты 600Mhz.imageПоскольку GeForce 8800/9800 GT действительно «народная» карта для жителей Украины, то захотелось узнать реальный потенциал карты. 715/2000Mhz оказались не подъемными! Хотя полноценные карты легко берут 750/2000Mhz. Цена обрезка: 825грн.

Тестовая платформа.

На складе было найдено следующее:

Процессор: AM2+ AMD Athlon x2 5000+ AD5000ODJ22GI 2,2Ghz
Процессорный кулер: боксовый вентилятор от AMD Sempron 140
Материнская плата: AM2+ Gigabyte GA-MA770-UD3 rev 2
Оперативная память: Hynix 2Gb PC2-6400U-666-12 (2 планки)
Оптический привод: Asus DRW-24B1ST
Жесткий диск:
Hitachi 160Gb HDS721016CLA382
Корпус: коробка от мат платы

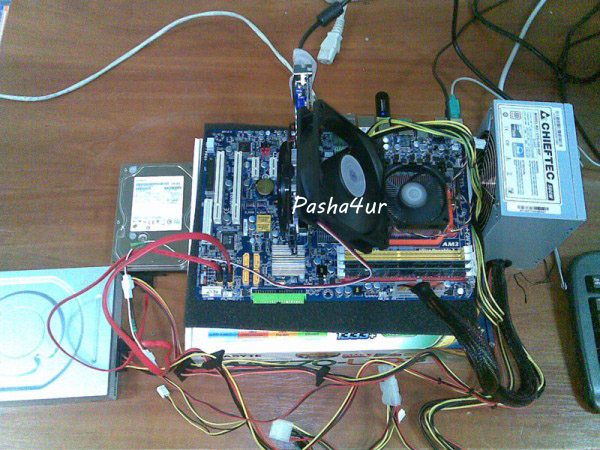

Блок питания: Chieftec CTG-500-80P 500WТестовый стенд в «Лаборатории»:

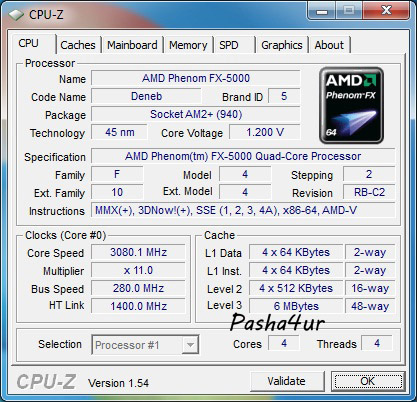

Процессор был заранее отобран и проверен на разблокировку в четырехъядерный Phemon FX-5000+. Процессор оказался очень удачным, потом что имеет номинальное напряжение питания 1,2V. Без каких либо ухищрений он взял 3080Mhz на номинальном напряжении и прошел тест Lin Pack 64bit:

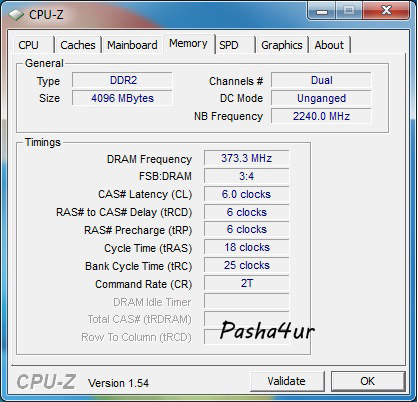

И это далеко не предел для него!Память работала в таком режиме:

Тесты

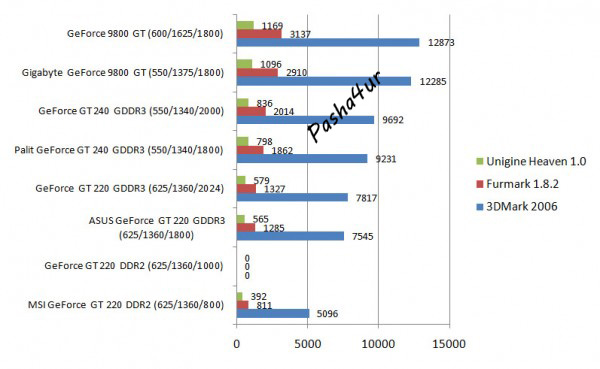

В связи с нехваткой времени видеокарты были протестированы в таких программах:— 3DMark 2006 (по умолчанию);— Unigine Heaven 1.0 (DirectX 10, High, AF4, AA off, 1024×768);— FurMark 1.8.2 (1024×768 AA off). Результаты:

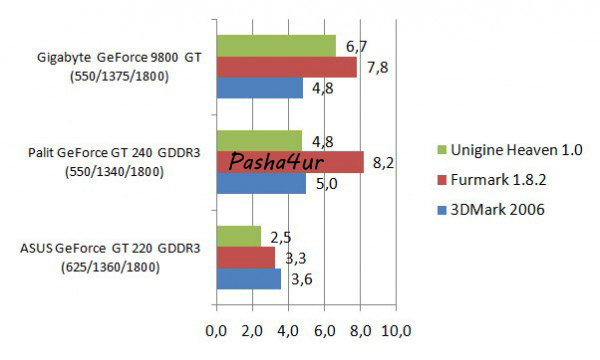

И сколько же процентов производительности у нас украили производители, снизив частоты?

29

Вроде и не очень много? Но ведь и возможности разгона у этих карт малы. Например, большинство GeForce 9800GT покоряют частоты в 750/2000Mhz, а здесь мы таких частот достич не смогли.

Выводы

MSI N220GT-MD512 — абсолютно неинтересная видеокарта. Шумная и с ужасным разгонным потенциалом. Лучше добавить 38грн и купить Asus ENGT220/DI/512MD3, которая в 3DMark 2006 показывает на 48% более высокую производительность даже без разгона!Добавив еще 55грн вы сможете купить Palit GeForce GT 240 512Mb GDDR3, вы сможете получить еще 22,3 % производительности. Жаль, что не было времени изучить ее разгонный потенциал.Плюс 230 грн и вы сможете купить Gigabyte GV-N98TGR-512I, что позволит вам получить еще 33% сверху и более широкую шину памяти. Впрочем на разгон особо не рассчитывайте.Вот такая вот математика. Всем удачи.С уважением, Pasha4ur image
