Чип nVidia GF100 вышел в 2010 году. Основан он на архитектуре Fermi. Компания nVidia позиционирует его как ответ 5-тысячному поколению видеокарт AMD Radeon. Что впрочем у ребят Дженсен Хуанга вполне получилось!

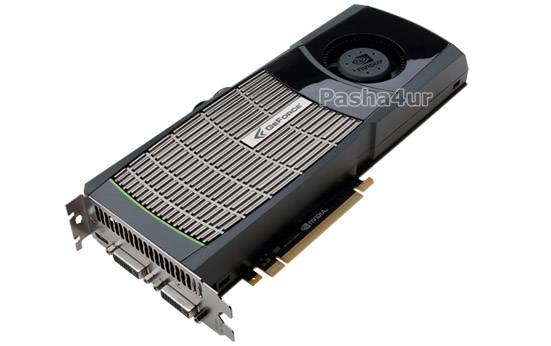

В данной статье Вы познакомитесь с парою не вполне обычных видеокарт GeForce GTX 480.

GeForce GTX 480

geforce gtx 480

Фундаментальным строительным блоком остаётся потоковый процессор, который теперь называется ядром CUDA. У GF100 используется 512 ядер CUDA против 240 у GT200, что теоретически может дать прирост порядка 2,13x по сравнению GeForce GTX 285. При разработке GF100 nVidia учитывала слабости GT200 и утверждает, что смогла решить многие проблемы доработкой архитектуры.

geforce gtx 480

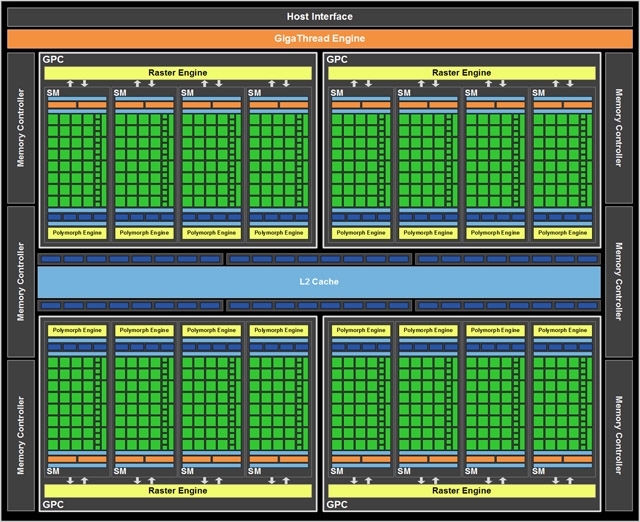

В полноценном виде GF100 содержит 512 ядер CUDA (четыре кластера Graphics Processing Clusters [GPC], каждый содержит четыре мультипроцессора Streaming Multiprocessors [SM], и каждый из них содержит 32 ядра CUDA).

geforce gtx 480

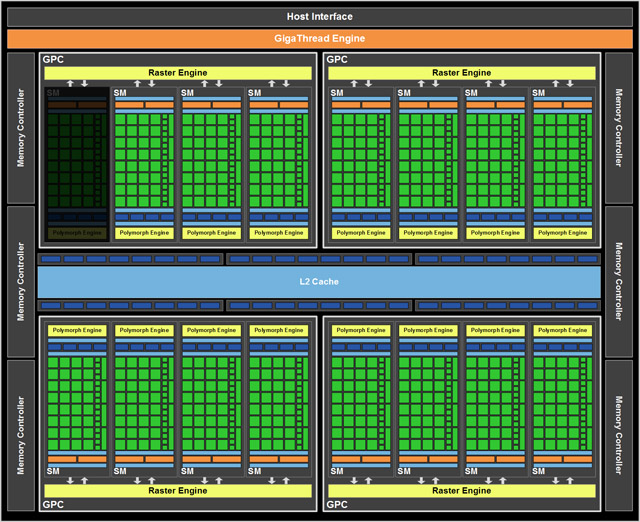

Но у GeForce GTX 480 активно только 480 ядер CUDA.

geforce gtx 480

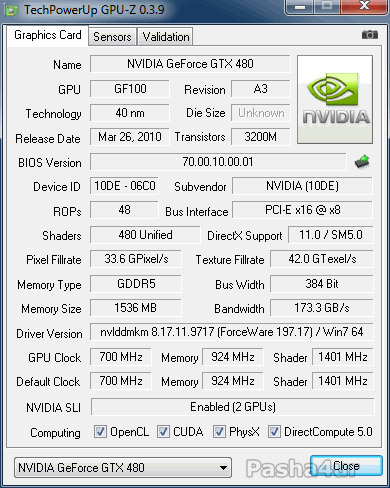

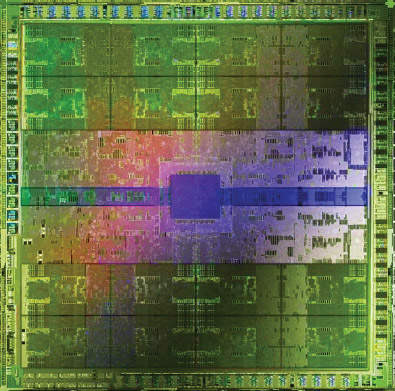

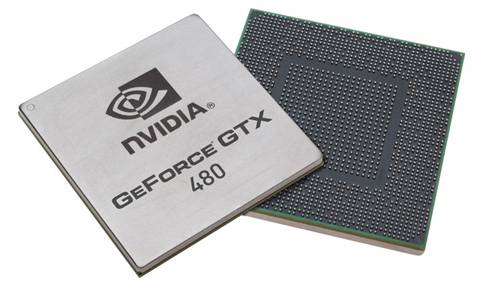

Чип GeForce GTX 480 изготавливает по нормам 40нм техпроцесса и содержит 3000 млн транзисторов. Количество блоков растеризации (ROPs) равно 48 штукам, а текстурных блоков 60. Присутствует поддержка технологий DirectX 11, PhysX и OpenGL 3.2.

geforce gtx 480

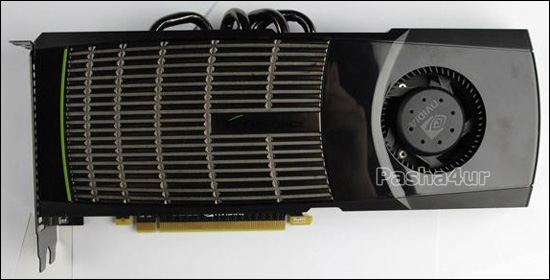

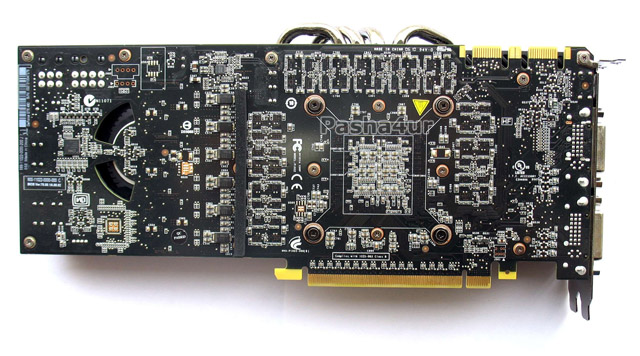

Сама плата GeForce GTX 480 имеет отверстия в области вентилятора, которые способствуют дополнительному доступу воздуха. А в левом верхнем углу есть два разъема для объединения видеокарты в тандем SLI или Triple-SLI. Память распаяна только с лицевой стороны платы. На плате присутствуют 2 разъема DVI (HDCP) и один Mini HDMI.

geforce gtx 480

geforce gtx 480

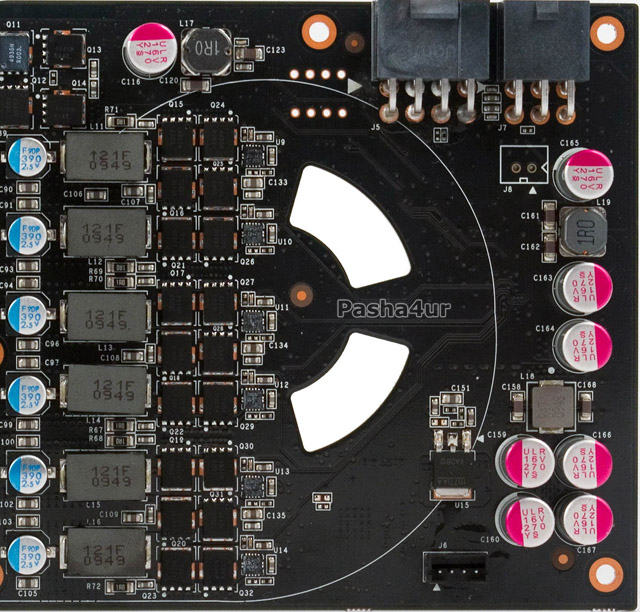

Система питания процессора работает по шестифазной схеме, а у подсистемы питания памяти только две фазы. Есть возможность программно поднимать напряжение на графическом чипе.

geforce gtx 480

Питание GeForce GTX 480 осуществляется с помощью двух разъемов питания PCI-Express: 6-контактного и 8-контактного.

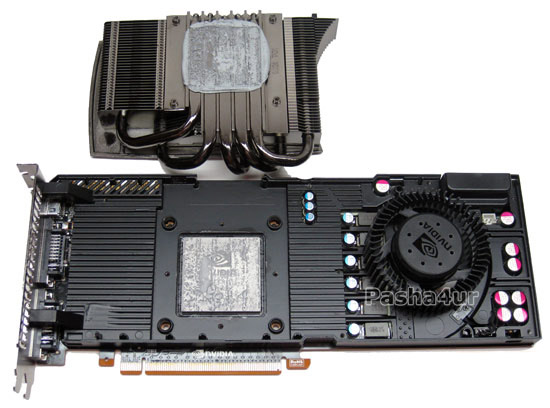

Система охлаждения состоит из большого радиатора графического чипа и пластины-радиатора для силовых элементов и микросхем памяти. К пластине крепится радиальный вентилятор. Верхний кожух фиксируется на защелках и легко снимается. Радиатор содержит пять тепловых трубок диаметром 6 мм, на которые нанизаны алюминиевые ребра. Благодаря технологии прямого контакта, обеспечивается прямой контакт теплорассеявателя графического чипа с тепловыми трубками.

geforce gtx 480

Верхняя металлическая пластина, занимающая значительную часть внешней части конструкции, не относится к кожуху, а является частью системы охлаждения, к которой крепятся пластины радиатора. Производитель советует аккуратно вынимать карту, чтобы не обжечься.

geforce gtx 480

GeForce GTX 480 оснащается 1536 Mb памяти GDDR5, которая работает на эффективной частоте 3696 Мгц и общается с чипом по 384-битной шине. Номинальная частота чипа составляет 700 Мгц. Шейдерный домен функционирует на частоте 1400 Мгц. В простое частоты снижаются с 700/3696Мгц до 50/270Мгц.

geforce gtx 480

Максимальная потребляемая мощность заявлена на уровне 250Вт (необходим блок питания мощностью 600Вт), а предельная температура GPU составляет 105 °C.
