Gigabyte GA-M85M-US2H: nVidia Core Calibration для HTPC


В прошлых статьях мы рассмотрели платы на чипсетах AMD, на которых с  помощью функции  Advanced Core Calibration превращали процессоры Athlon x2 5000+ в полноценный  Phenom 2 X4 на ядре Deneb. В данной же статье я вам расскажу о плате из лагеря зеленых — Gigabyte GA-M85M-US2H. На что она способна? Читайте дальше.

Gigabyte GA-M85M-US2H

Плата стоит на 80грн дороже чем Asus M4A78L-M LE. За эту цену вы получаете полный комплект видео-выходов (аналоговый D-Sub, цифровой DVI и HDMI), что сегодня просто необходимо для домашнего мультимедийного компьютера. Также здесь нет ограничения «only Support CPU up to 95W» за счет использования более мощной системы питания.

На сегодня в продаже есть 4 ревизии данной платы.

Под видом Gigabyte GA-M85M-US2H ревизии 1.0 вам продадут плату на базе чипсета GeForce 8100:


В прочем существенных различий в них я не нашел:

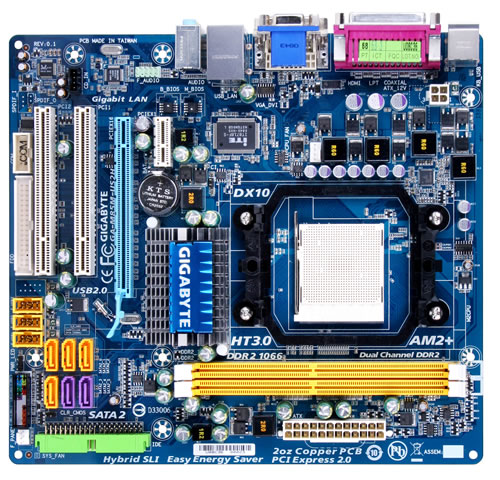

Gigabyte GA-M85M-US2H ревизия 1.1:

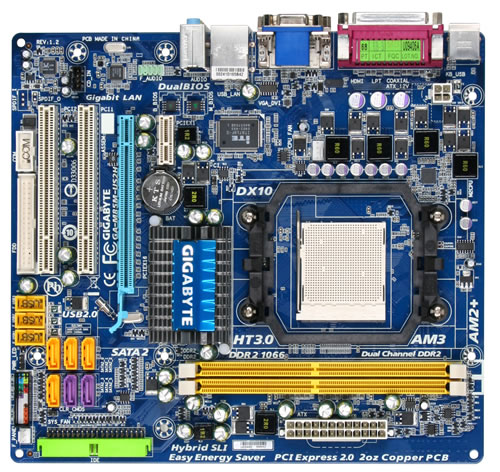

Gigabyte GA-M85M-US2H ревизия 1.2 (рамочка серая image):

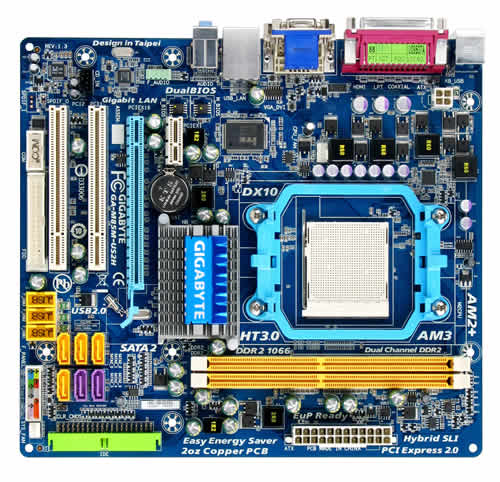

Gigabyte GA-M85M-US2H ревизия 1.3 с нынче модной голубой рамочкой а-ля АМ3 image :

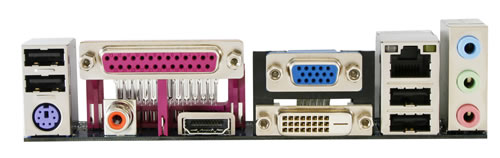

Разъемы на всех платах одинаковые:


Мне попалась плата ревизии 1.2.

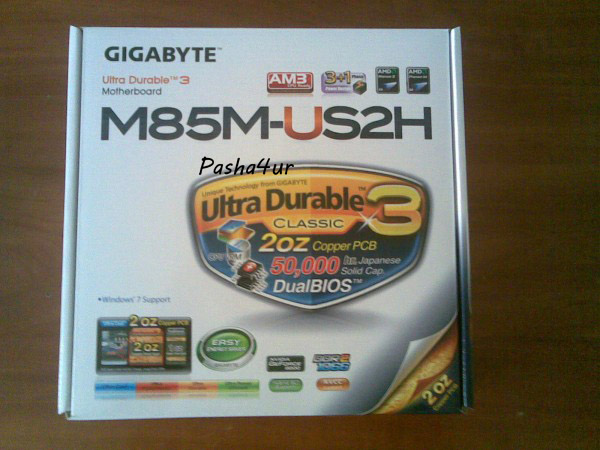

Коробка в классическом стиле Gigabyte, что сразу позволит угадать производителя на полке в магазине:


На коробке указаны основные интересные «фишки» и особенно интересный для нас NVCC.

Вид коробки сзади:


В отличие от Asus здесь нет перечисления, где производитель самый-самый, а наглядно изображены примененные при производстве платы технологии Ultra Durable 3. Система питания содержит 3+1 фазы питания для процессора и контроллера памяти.

{xtypo_info}Очень респект проиводителю за DualBIOS, который он использует даже в очень дешевых платах. Суть технологии — применение двух микросхем BIOS (главной и резервной). При повреждении кода основной микросхемы плата восстановит его с резервной. image{/xtypo_info}

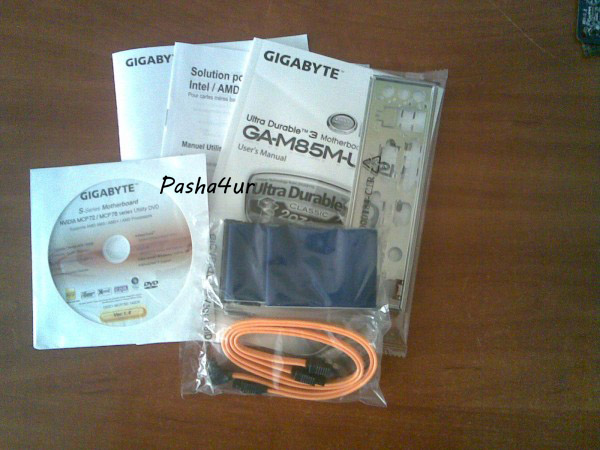

Комплект спартанский:


Чего более чем достаточно.

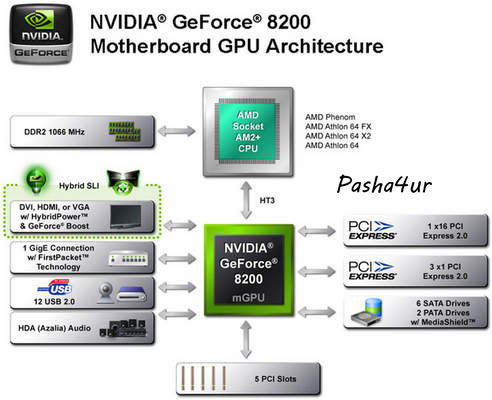

Плата основана на наборе логики nVidia MCP78 со встроенным видеоядром GeForce 8200:

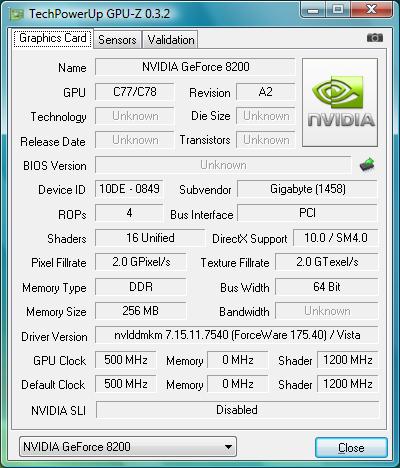

Характеристики встроенного видеоядра:


По сути ядро является аналогом дискретной GeForce 8400GS со всеми вытекающими последствиями. image

{xtypo_info}Так же есть поддержка Hybrid SLI (активируется при установке GeForce 8400GS или 8500GT), что позволяет активировать GeForce Boost (просчет графики, например, силами GeForce 8400GS + 8200), и Hybrid Power (отключение мощной дискретной карты, когда нет нагрузки).{/xtypo_info}

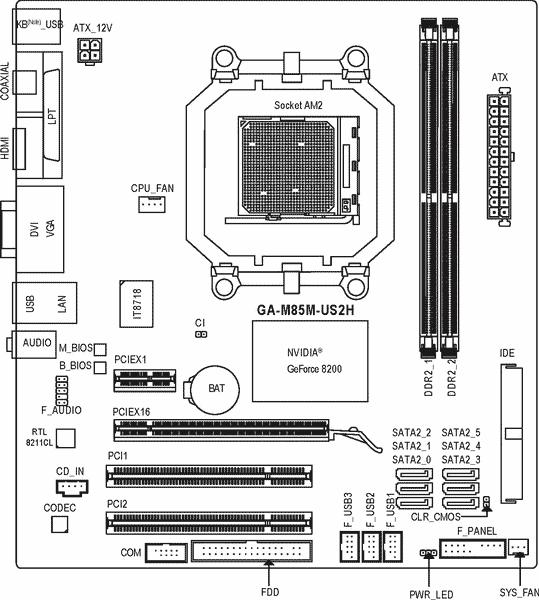

Разводка платы:


Батарейка находится в очень «удачном» месте. Джампер Clear CMOS расположен в другом неменее «удачном» месте. Видеокарта с двухслотовым охлаждением закроет большую часть SATA-портов. Но зато защелки слотов для оперативной памяти она не заблокирует. Для нее «удачного» места не нашлось. Небольшая, но все-таки радость. Разводка платы явно на троечку. image
