Миссия выполнима: референс XFX Radeon 5750 740M XXX + Arcting Cooling Accelero S1 rev 2

Совмещаем несовместимое

Contents

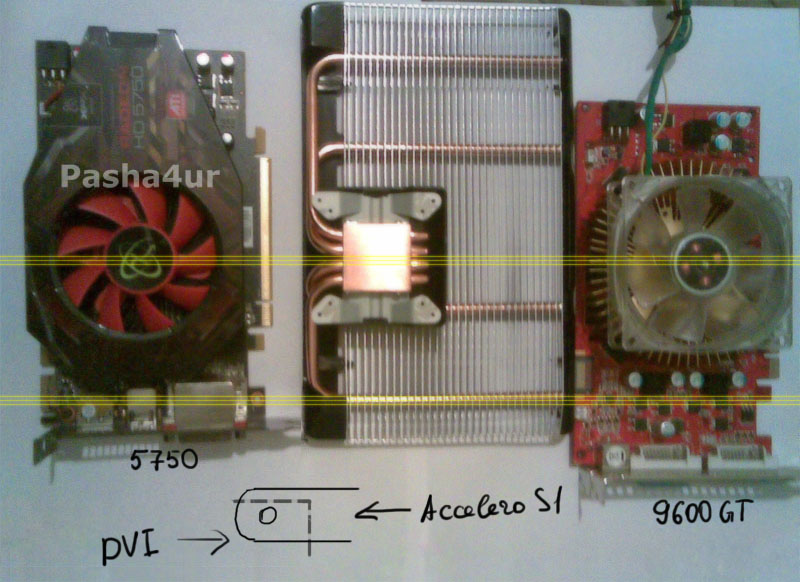

Проблема несовместимости Accelero S1 с видеокартами Radeon 5750/5770/5830/5850/5870 заключается в том, что у референсных моделей карт видеовыходы размешены в “2 этажа” и часть радиатора просто упрется в них:


Если на 5830/5850/5850 можно просто попробовать отогнуть ребра, то на 5750 из-за малой длины платы в видеовыходы еще упирается и трубка. Поэтому прийдется пилить.

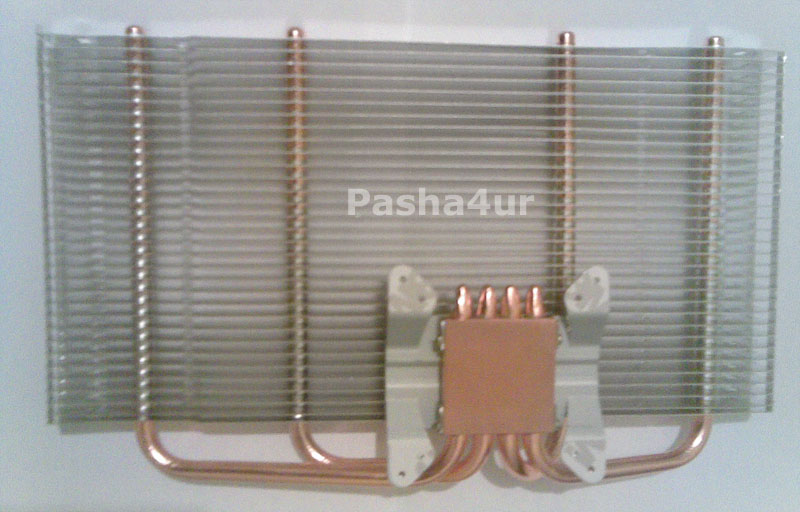

Приступаем к операции “Ы”. Первым делом удаляем лишние безделушки от маркетологов в виде пластиковых кожухов:

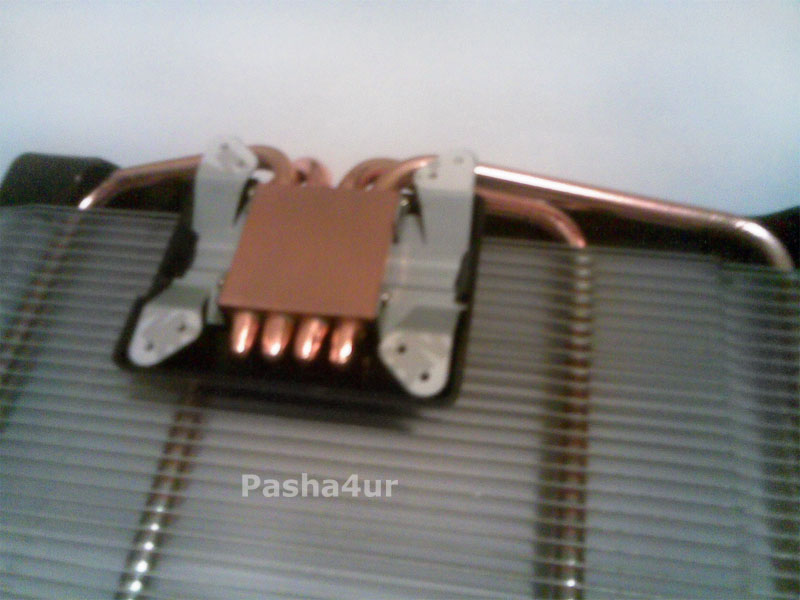

Помимо облегчения веса это также улучшить продуваемость основания радиатора.

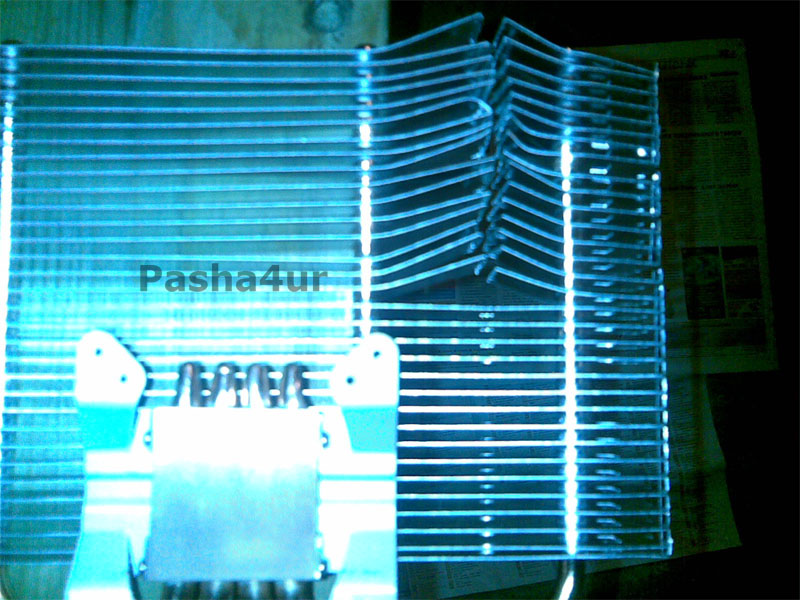

Пилим:



Советую пилить по одному ребру за один раз, а потом отгибать их и пилять следующее. В обратном случае ножовка может “зажевать” ребра.

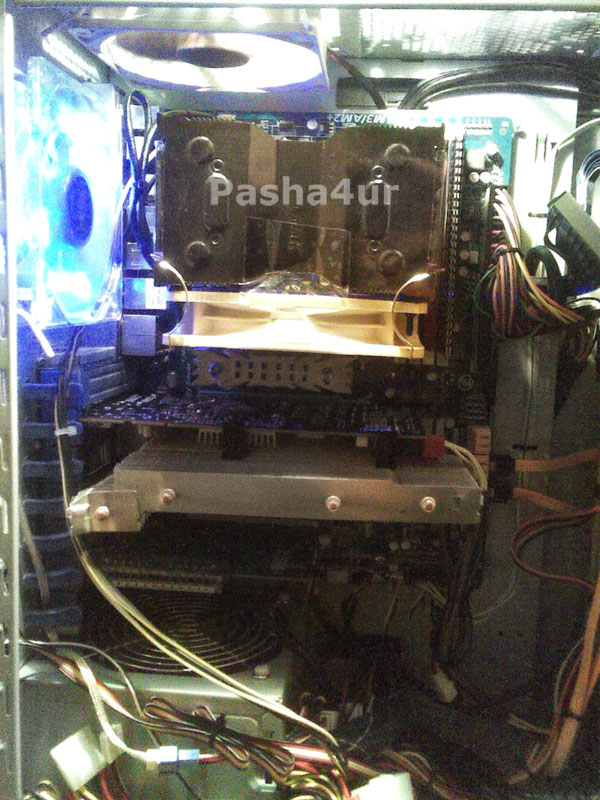

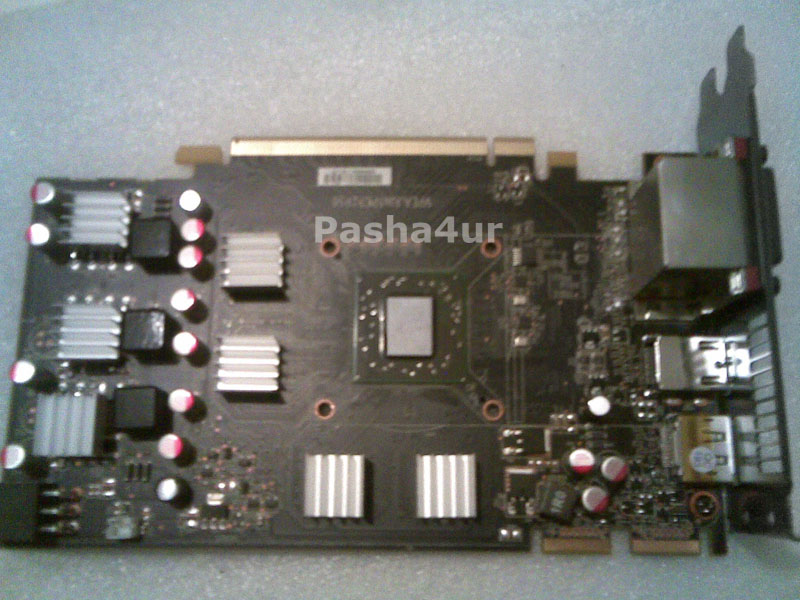

Ставим:

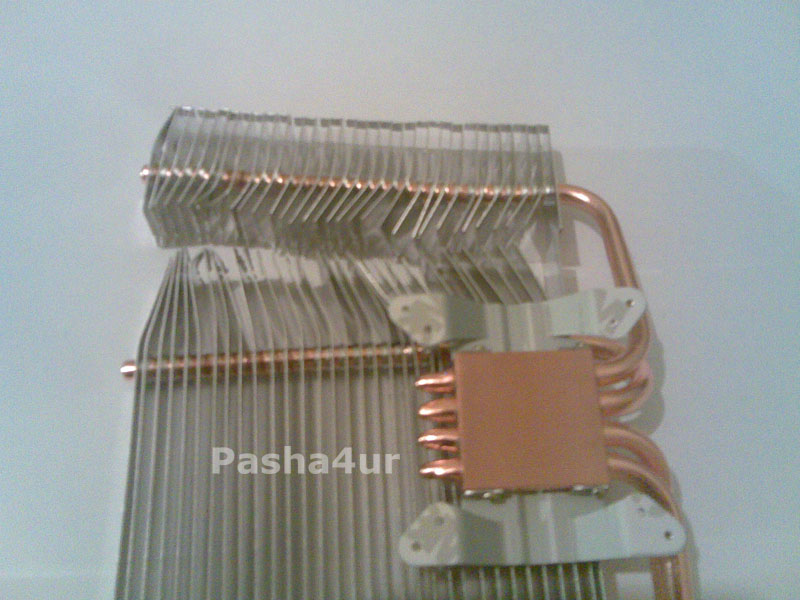

Отгибаем отпиленную секцию вверх:






Share This:

Pavel Churiumov

Beginner web-programmer and not beginner designer. :)

Leave a Reply

This site uses Akismet to reduce spam. Learn how your comment data is processed.

8 thoughts on “Миссия выполнима: референс XFX Radeon 5750 740M XXX + Arcting Cooling Accelero S1 rev 2

  1. “болгаркой” с тонким кругом надо было резать… внешний вид культурнее был бы…

    1. Привет. 😉

      Болгаркой врядли получится. У Accelero S1 ребра не припаяны к медным трубкам.

      Когда пилял, то маленькие кусочки постоянно прокручивались :sigh:

      П.С. Скоро залью фотки в хорошем качестве

  2. Блин! Это же смешно, что Радеон до сих пор выпускает карты с 128-битной шиной. Пора уже отказаться от неё, прошлый век же.

    1. Чем больше шина памяти, тем более сложная разводка платы и соответственно цена конечного изделия больше. 😕

      Пропускная способность памяти = (частота памяти) х (шину памяти)

      Поэтому можно получить ту же пропускную способность памяти при более узкой шине и более высокой частоте памяти. Нам, покупателям, только дешевле выходит 😉
